El actuador eléctrico giratorio compacto HEA (A) está equipado con un motor en la cámara y un tornillo sin fin está conectado al eje de salida para engranar con el engranaje helicoidal en el extremo superior. Utiliza una transmisión de engranajes de dos etapas, que tiene un gran Fuerza de funcionamiento y puede cambiar la dirección de la corriente para lograr una rotación bidireccional positiva y negativa.
La serie HEA(A) es un actuador eléctrico compacto de cuarto de vuelta para servicio industrial diseñado específicamente para válvulas de bola y mariposa. Recorrido de 90° (ajustable entre 20° y 95°) Pares de salida de 30 Nm a 2000 Nm. El voltaje está disponible para 220 V CA, 110 V CA, 12 V CC, 24 V CC, 24 V CA, etc. El actuador tiene una almohadilla de montaje ISO 5211 que facilita el montaje.

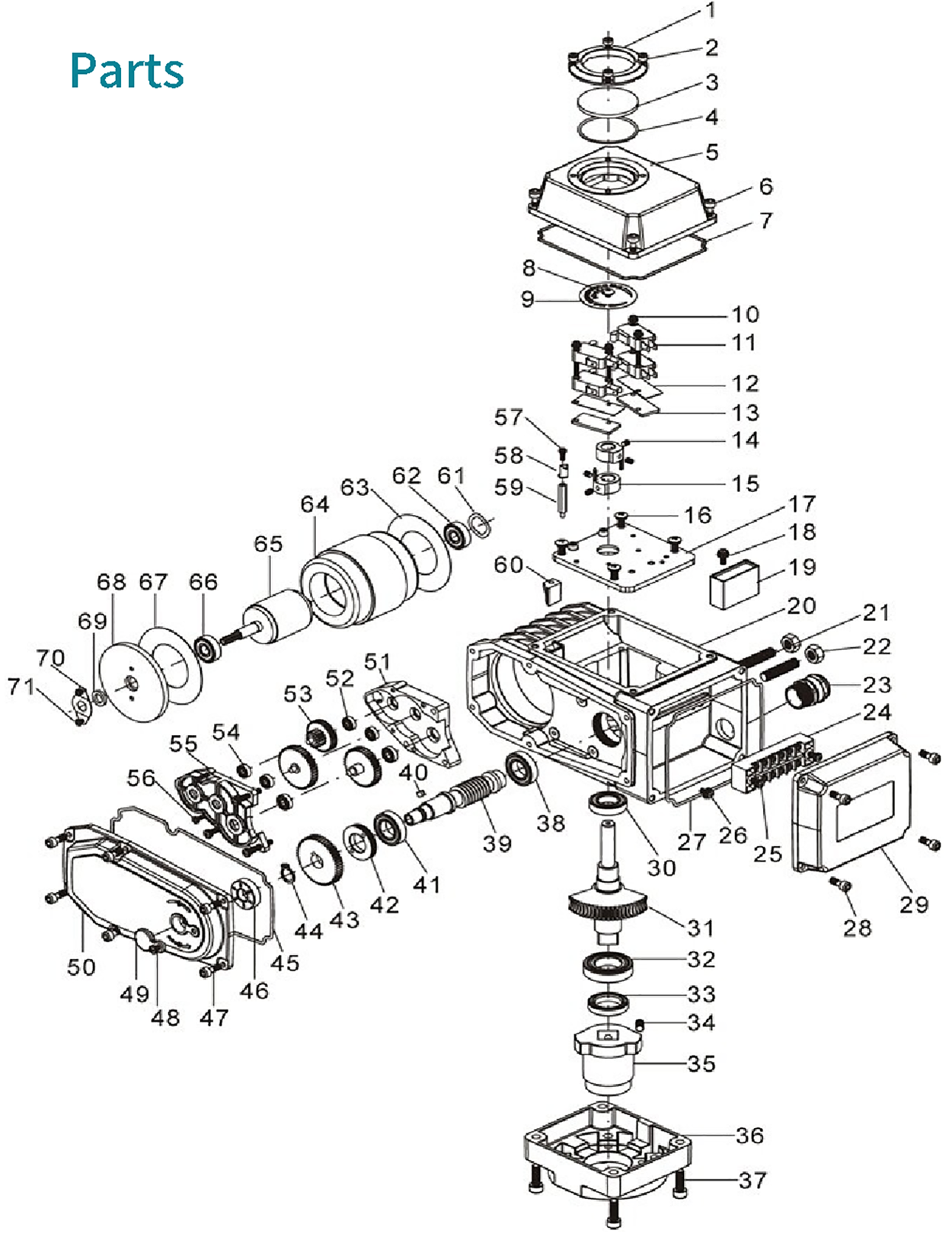

 Series Electric Actuator-2.png)
| No. | Cantidad | Nombre de la pieza | No. | Cantidad | Nombre de la pieza | No. | Cantidad | Nombre de la pieza |
| 1 | 1 | Campana de ventana de indicación | 25 | 2 | Perno cruzado | 49 | 1 | Tapón final a prueba de polvo |
| 2 | 4 | Tornillo de cabeza cilíndrica hexagonal interna | 26 | 1 | Perno cruzado | 50 | 1 | Montaje eléctrico: tapa frontal |
| 3 | 1 | Vidrio de observación | 27 | 1 | junta tórica | 51 | 1 | Instalación eléctrica: caso de reducción de velocidad 1 |
| 4 | 1 | junta tórica | 28 | 4 | Tornillo de cabeza hexagonal antirrotura | 52 | 3 | Rodamientos |
| 5 | 1 | Montaje eléctrico: tapa superior | 29 | 1 | Conexión eléctrica: tapa de entrada | 53 | 3 | Instalación eléctrica. componente de engranaje de reducción |
| 6 | 4 | Tornillo de cabeza hexagonal antirrotura | 30 | 1 | Rodamientos | 54 | 3 | Rodamientos |
| 7 | 1 | junta tórica | 31 | 1 | Rueda helicoidal | 55 | 1 | Montaje eléctrico: cuerpo de caja de reducción de velocidad |
| 8 | 1 | Perno cruzado | 32 | 1 | Rodamientos | 56 | 5 | Perno cruzado (componente) |
| 9 | 1 | Marcar | 33 | 1 | Sello de aceite | 57 | 1 | Perno cruzado (componente) |
| 10 | 4 | Perno cruzado (componente) | 34 | 1 | Tornillo de sujeción de zócalo tipo hexagonal | 58 | 1 | Aguja de marcación |
| 11 | 4 | Interruptor de viaje | 35 | 1 | Casquillo de conexión (IS05211) | 59 | 1 | Varilla indicadora |
| 12 | 2 | Protector de placa de aislamiento | 36 | 1 | Base de fijación (ISO5211) | 60 | 1 | Tapón de goma |
| 13 | 2 | Almohadilla de aislamiento | 37 | 4 | Tornillo cabeza cilíndrica hexagonal interna | 61 | 1 | Arandela elástica ondulada |
| 14 | 4 | Tornillo de sujeción de zócalo tipo hexagonal | 38 | 1 | Rodamientos | 62 | 1 | Rodamientos |
| 15 | 2 | perro de carrera | 39 | 1 | Tornillo sin fin | 63 | 1 | Tablero divisorio aislante |
| dieciséis | 4 | Perno cruzado (componente) | 40 | 1 | llave plana | 64 | 1 | Estator de electromotor |
| 17 | 1 | Montaje eléctrico: tapón interior | 41 | 1 | Rodamientos | sesenta y cinco | 1 | Rotor de electromotor |
| 18 | 1 | Perno cruzado (componente) | 42 | 1 | Tuerca de bloqueo | 66 | 1 | Rodamientos |
| 19 | 1 | Condensador eléctrico | 43 | 1 | Engranaje en mujer | 67 | 1 | Tablero divisorio aislante |
| 20 | 1 | Montaje eléctrico: cuerpo de caja | 44 | 1 | Anillo de escudo del eje | 68 | 1 | Tapa de electromotor |
| 21 | 2 | Perno de límite | 45 | 1 | junta tórica | 69 | 1 | Sello de aceite |
| 22 | 2 | Tuerca hexagonal | 46 | 1 | Sello de aceite | 70 | 1 | Placa de tope del sello de aceite |
| 23 | 1 | Empalme de cable impermeable | 47 | 6 | Tornillo de cabeza hexagonal antirrotura | 71 | 2 | Perno cruzado (componente) |
| 24 | 1 | Terminal de conexión | 48 | 1 | Perno cruzado (componente) |
Todos los actuadores fabricados por HEARKEN se prueban individualmente. Se realizan pruebas para comprobar la fuga tanto en el interior como en el exterior. El ángulo de rotación y los valores de Torque. Todos los cuerpos están sellados con año, mes de producción, tamaño y número de serie.
| Modelo | HEA005A | ||
| Fuente de alimentación | DC24V | AC110V | AC220V |
| Par de salida | 50NM | 50NM | 50NM |
| Tiempos de movimiento | 20 | 20 | 20 |
| Alcance del ángulo de rotación (°) | 0-360° | 0-360° | 0-360° |
| Potencia del motor (w) | 13 | 10 | 10 |
| Corriente nominal (A) | 1.28 | 0.24 | 0.18 |
| Peso de la máquina (kg) | 2.2 | 2.2 | 2.2 |
| Resistencia de aislamiento (MΩ) | 24 V CC: 100 MΩ/250 V CC 110 V CA/220 V 380 V: 100 MΩ/500 V CC | ||
| Clasificación de resistencia de voltaje | 24 V CC: 500 V CA; CA 110 V/220 V: 1500 V CA; AC380V: 1800VAC (1 minuto) | ||
| Nivel de protección | IP66 | ||
| Posición de instalación | Rotary degree :360° | ||
| Conexión eléctrica | Cada uno G1/2 conectores de cable a prueba de agua, líneas eléctricas, líneas de señal | ||
| Temperatura ambiental | -30°~+60° | ||
| Opciones de circuito de control |
Tipo estándar: Interruptor de posición límite Un tipo: con interruptor de posición media Tipo B: con potenciómetro Tipo C: con potenciómetro e interruptor de posición media. Tipo D: con servocontrolador (Regulatorio) |
||
| Función opcional | Protectores de sobre torque Calentador de deshumidificación | ||
| Modelo | HEA005A | |||
| Par de salida | 100NM | 100NM | 100NM | 100NM |
| Tiempos de movimiento | 30/60 | 30/60 | 30/60 | 30/60 |
| Alcance del ángulo de rotación (°) | 0-360° | 0-360° | 0-360° | 0-360° |
| Potencia del motor (w) | 25 | 25 | 25 | 25 |
| Corriente nominal (A) | 2.03 | 0.57 | 0.35 | 0.1 |
| Peso de la máquina (kg) | 4 | 4 | 4 | 4 |
| Resistencia de aislamiento (MΩ) | 24 V CC: 100 MΩ/250 V CC 110 V CA/220 V 380 V: 100 MΩ/500 V CC | |||
| Clasificación de resistencia de voltaje | 24 V CC: 500 V CA; CA 110 V/220 V: 1500 V CA; AC380V: 1800VAC (1 minuto) | |||
| Nivel de protección | IP66 | |||
| Posición de instalación | Grado giratorio: 360 ° | |||
| Conexión eléctrica | Cada uno G1/2 conectores de cable a prueba de agua, líneas eléctricas, líneas de señal | |||
| Temperatura ambiental | -30°~+60° | |||
| Opciones de circuito de control | Tipo estándar: interruptor de posición límite Un tipo: con interruptor de posición media Tipo B: con potenciómetro Tipo C: con potenciómetro e interruptor de posición media. Tipo D: con servocontrolador (Regulatorio) |
|||
| Función opcional | Protectores de sobre torque Calentador de deshumidificación | |||
| Modelo | HEA020A | HEA040A | HEA060A | HEA080A |
| Par de salida | 20kgf·m | 40kgf·m | 60kgf·m | 80kgf·m |
| Tiempos de movimiento | 15/30/45 | 30/45 | 30/45 60 | |
| Alcance del ángulo de rotación (°) | 0-90° | 0-90° | 0-90° | 0-90° |
| Potencia del motor (w) | 40/30 | 90/60 | 100 | 100 |
| Corriente nominal (A) | 0.37/0.25 | 0.69/0.51 | 0.85 0.85 | |
| Peso de la máquina (kg) | 11 | 11 | 11.3 | 11.3 |
| Fuente de alimentación (v) | CC24V CA110V CA220V±10% 50HZ/60HZ CA380V | |||
| Protección del motor | Protección térmica incorporada | |||
| Resistencia de aislamiento (MΩ) | 100MΩ/500VDC | |||
| Clasificación de resistencia de voltaje | 1500 V CA (1 minuto) | |||
| Manual de operación | Viene con manijas de acero inoxidable | |||
| Nivel de protección | IP66 | |||
| Posición de instalación | Grado giratorio: 360 ° | |||
| Conexión eléctrica | Cada uno G1/2 conectores de cable a prueba de agua, líneas eléctricas, líneas de señal | |||
| Elemento límite | Interruptor de límite, bloque de golpe mecánico | |||
| Temperatura ambiental | -20°~+60° | |||
| Opciones de circuito de control | Tipo estándar: Interruptor de posición límite Un tipo: con interruptor de posición media Tipo B: con potenciómetro Tipo C: con potenciómetro e interruptor de posición media. Tipo D: con servocontrolador (Regulatorio) |
|||
 Series Electric Actuator-3.png)
 Series Electric Actuator-4.png)
 Series Electric Actuator-5.png)
HEA020A/HEA040A/HEA060A/HEA080A Dimensión y parámetros2024
/
