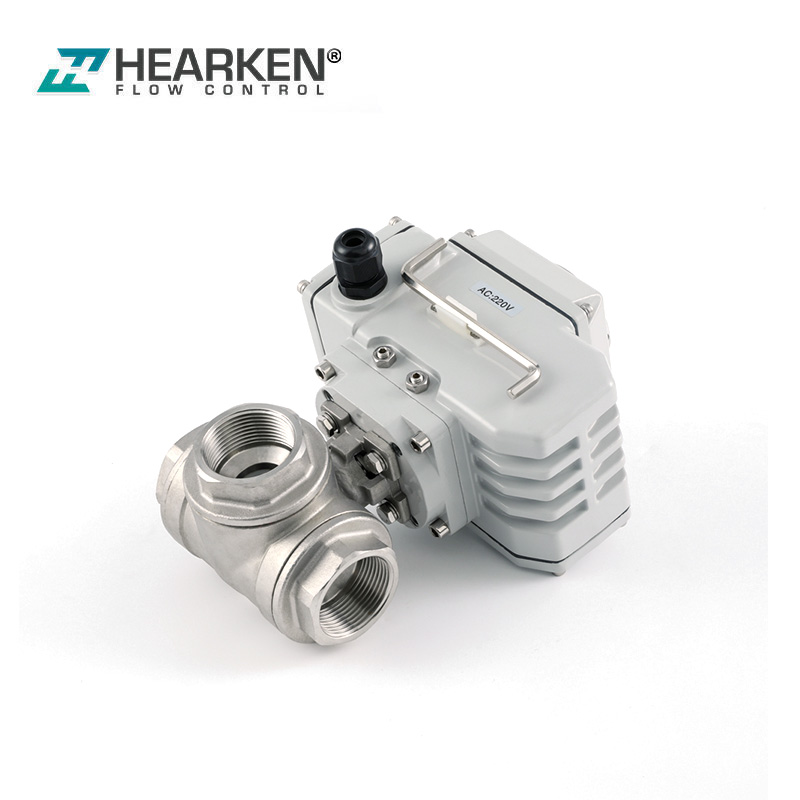

A série HEA(A) é um atuador elétrico compacto de um quarto de volta para serviço industrial projetado especificamente para válvulas de esfera e borboleta. 90°travel (ajustável entre 20°e 95°)Torques de saída de 30Nm a 2000Nm. A tensão está disponível para 220VAC,110VAC,12VDC,24VDC,24VAC etc.
| Modelo | HEA005A | ||
| Fonte de energia | DC24V | AC110V | AC220V |
| Torque de Saída | 50NM | 50NM | 50NM |
| Tempo(s) de movimento | 20 | 20 | 20 |
| Escopo do ângulo de rotação (°) | 0-360° | 0-360° | 0-360° |
| Potência do motor (w) | 13 | 10 | 10 |
| Corrente nominal (A) | 1.28 | 0,24 | 0,18 |
| Peso da Máquina (kg) | 2.2 | 2.2 | 2.2 |
| Resistência de isolamento (MΩ) | DC24V:100MΩ/250VDC AC110V/220V 380V:100MΩ/500VDC | ||
| Classificação de resistência de tensão | DC24V:500VAC; AC110V/220V:1500VAC; AC380V:1800VAC (1 Minuto) | ||
| Nível de proteção | IP66 | ||
| Posição de instalação | Grau rotativo: 360° | ||
| Conexão Elétrica | Cada um G1/2 conectores de cabo à prova d'água, linhas de energia elétrica, linhas de sinal | ||
| Temperatura ambiente | -30°~+60° | ||
| Opções de Circuito de Controle | Tipo padrão: Interruptor de posição limite Tipo A: com interruptor de posição intermediária Tipo B: com potenciômetro Tipo C: com potenciômetro e chave de posição intermediária. Tipo D: com servocontrolador (regulatório) | ||
| Função opcional | Protetores de excesso de torque Aquecedor de desumidificação | ||
| Modelo | HEA005A | |||
| Torque de saída | 100NM | 100NM | 100NM | 100NM |
| Tempo(s) de movimento | 30/60 | 30/60 | 30/60 | 30/60 |
| Escopo do ângulo de rotação (°) | 0-360° | 0-360° | 0-360° | 0-360° |
| Potência do motor (w) | 25 | 25 | 25 | 25 |
| Corrente nominal (A) | 2.03 | 0,57 | 0,35 | 0,1 |
| Peso da Máquina (kg) | 4 | 4 | 4 | 4 |
| Resistência de isolamento (MΩ) | DC24V:100MΩ/250VDC AC110V/220V 380V:100MΩ/500VDC | |||
| Classificação de resistência de tensão | DC24V:500VAC; AC110V/220V:1500VAC; AC380V:1800VAC (1 Minuto) | |||
| Nível de proteção | IP66 | |||
| Posição de instalação | Grau rotativo: 360° | |||
| Conexão Elétrica | Cada um G1/2 conectores de cabo à prova d'água, linhas de energia elétrica, linhas de sinal | |||
| Temperatura ambiente | -30°~+60° | |||
| Opções de Circuito de Controle | Tipo padrão: Interruptor de posição limite Tipo A: com interruptor de posição intermediária Tipo B: com potenciômetro Tipo C: com potenciômetro e chave de posição intermediária. Tipo D: com servocontrolador (regulatório) | |||
| Função opcional | Protetores de excesso de torque Aquecedor de desumidificação | |||
| Modelo | HEA020A | HEA040A | HEA060A | HEA080A |
| Torque de saída | 20kgf·m | 40kgf·m | 60kgf·m | 80kgf·m |
| Tempo(s) de movimento | 15/30/45 | 30/45 | 30/45 60 | |
| Escopo do ângulo de rotação (°) | 0-90° | 0-90° | 0-90° | 0-90° |
| Potência do motor (w) | 40/30 | 90/60 | 100 | 100 |
| Corrente nominal (A) | 0,37/0,25 | 0,69/0,51 | 0,85 0,85 | |
| Peso da Máquina (kg) | 11 | 11 | 11.3 | 11.3 |
| Fonte de alimentação (v) | DC24V AC110V AC220V±10% 50HZ/60HZ AC380V | |||
| Proteção do motor | Proteção térmica integrada | |||
| Resistência de isolamento (MΩ) | 100MΩ/500VCC | |||
| Classificação de resistência de tensão | 1500VAC (1 Minuto) | |||
| Operação manual | Ele vem com alças de aço inoxidável | |||
| Nível de proteção | IP66 | |||
| Posição de instalação | Grau rotativo: 360° | |||
| Conexão Elétrica | Cada um G1/2 conectores de cabo à prova d'água, linhas de energia elétrica, linhas de sinal | |||
| Elemento Limite | Interruptor de limite, bloco de ataque mecânico | |||
| Temperatura ambiente | -20°~+60° | |||
| Opções de Circuito de Controle | Tipo padrão: Interruptor de posição limite Tipo A: com interruptor de posição intermediária Tipo B: com potenciômetro Tipo C: com potenciômetro e chave de posição intermediária. Tipo D: com servocontrolador (Regular) | |||
| Não. | quantidade | Nome da peça | Não. | quantidade | Nome da peça | Não. | quantidade | Nome da peça |
| 1 | 1 | Cobertura da janela de indicação | 25 | 2 | parafuso transversal | 49 | 1 | Plugue final à prova de poeira |
| 2 | 4 | Parafuso de cabeça cilíndrica hexagonal interno | 26 | 1 | parafuso transversal | 50 | 1 | Encaixe elétrico: tampa frontal |
| 3 | 1 | vidro de visualização | 27 | 1 | Anel-O | 51 | 1 | Encaixe elétrico: caso de redução de velocidade 1 |
| 4 | 1 | Anel-O | 28 | 4 | Parafuso de soquete sextavado anti-quebra | 52 | 3 | Consequência |
| 5 | 1 | Encaixe elétrico: tampa superior | 29 | 1 | Encaixe elétrico: tampa de entrada | 53 | 3 | Encaixe elétrico. componente de engrenagem de redução |
| 6 | 4 | Parafuso de soquete sextavado anti-quebra | 30 | 1 | Consequência | 54 | 3 | Consequência |
| 7 | 1 | Anel-O | 31 | 1 | roda sem fim | 55 | 1 | Encaixe elétrico: corpo da caixa de redução de velocidade |
| 8 | 1 | parafuso transversal | 32 | 1 | Consequência | 56 | 5 | Parafuso cruzado (componente) |
| 9 | 1 | discar | 33 | 1 | vedação de óleo | 57 | 1 | Parafuso cruzado (componente) |
| 10 | 4 | Parafuso cruzado (componente) | 34 | 1 | Parafuso de fixação de soquete tipo hexagonal | 58 | 1 | Agulha de discagem |
| 11 | 4 | Interruptor de viagem | 35 | 1 | Bucha de conexão (IS05211 ) | 59 | 1 | Haste de ponteiro |
| 12 | 2 | Placa de proteção de isolamento | 36 | 1 | Base de fixação (ISO5211) | 60 | 1 | Bujão final de borracha |
| 13 | 2 | Almofada de isolamento | 37 | 4 | Parafuso hexagonal interno de cabeça cilíndrica | 61 | 1 | Arruela de mola ondulada |
| 14 | 4 | Parafuso de fixação de soquete tipo hexagonal | 38 | 1 | Consequência | 62 | 1 | Consequência |
| 15 | 2 | Cão de AVC | 39 | 1 | Parafuso sem-fim | 63 | 1 | placa divisória isolante |
| 16 | 4 | Parafuso cruzado (componente) | 40 | 1 | Chave plana | 64 | 1 | Estator eletromotor |
| 17 | 1 | Encaixe elétrico: tampa interna | 41 | 1 | Consequência | 65 | 1 | Rotor eletromotor |
| 18 | 1 | Parafuso cruzado (componente) | 42 | 1 | Contraporca | 66 | 1 | Consequência |
| 19 | 1 | capacitor elétrico | 43 | 1 | Engrenagem na mulher | 67 | 1 | placa divisória isolante |
| 20 | 1 | Montagem elétrica: corpo da caixa | 44 | 1 | Anel de blindagem do eixo | 68 | 1 | tampa do eletromotor |
| 21 | 2 | Parafuso limite | 45 | 1 | Anel-O | 69 | 1 | vedação de óleo |
| 22 | 2 | Porca hexagonal | 46 | 1 | vedação de óleo | 70 | 1 | Placa de parada do retentor de óleo |
| 23 | 1 | Junção de cabo à prova d'água | 47 | 6 | Parafuso de soquete sextavado anti-quebra | 71 | 2 | Parafuso cruzado (componente) |
| 24 | 1 | Terminal de conexão | 48 | 1 | Parafuso cruzado (componente) |
HEA010A Dimensão e Parâmetros
HEA020A/HEA040A/HEA060A/HEA080A Dimensões e Parâmetros
