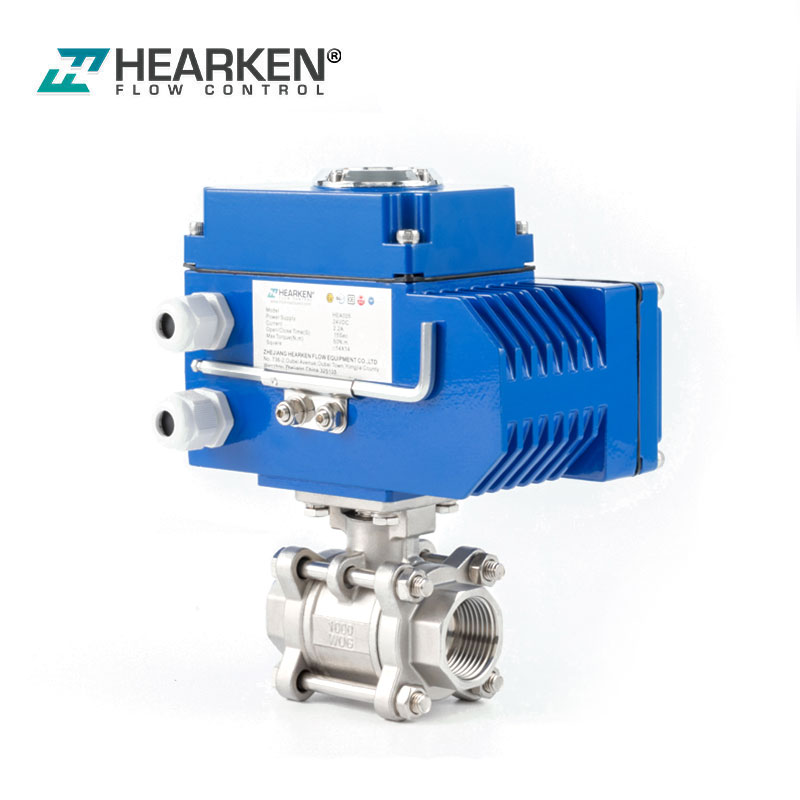

Válvula de esfera acionada elétrica de três peças

  1. Lar
  2. Produtos
  3. Válvula acionada elétrica

Categorias de Produtos

electrically ball valve
electrically ball valve
motorized ball valve
24v electric ball valve 3pcs
220v ball valve

A válvula de esfera acionada elétrica de três peças é um atuador importante no sistema de controle de automação industrial. A mudança da porta da sede da válvula é proporcional ao curso do disco da válvula. É usado principalmente para cortar ou conectar o meio na tubulação e também pode ser usado para regular e controlar o fluido. É um elemento de pressão de tubulação para controle de processo de automação industrial.

Principais características do produto:

• Válvula de esfera de aço inoxidável de porta completa ISO5211 de montagem direta
• Corpo articulado de 3 peças projetado para facilitar a manutenção
• Pressão de trabalho de 1000 PSI a 100°F (38°C)
• Indicador visual da posição da válvula
• Motores pesados com proteção contra sobrecarga
• Aquecedor anticondensação controlado termostaticamente
• Acionamento manual com paradas mecânicas de fim de curso
• Dois interruptores de limite auxiliares incluídos com funções on-off

Recursos de desempenho
Atuador elétrico válvula de esfera
Função
On/OfffforModuling
Boné
CF8M, CF8, WCB
Habitação
Liga de alumínio, pó epóxi revestido
junta
PTFE
R-PTFE
Engrenagem
Aço/alumínio bronze
Assento Esférico
 PTFE R-PTFE
Parafusos
Aço inoxidável
Bola
SS316
SS304
Tampa indicadora
Policarbonato
Arruela de Encosto
 PTFE R-PTFE
Eixo/Adaptador
Liga de aço
Anel-O
VITON
Selo
NBR
Embalagem da Haste
 PTFE R-PTFE
Lubrificação
Graxa à base de alumínio
Glândula
SS304
Fonte de energia
24VCC,110VCA,220VCA
Arruela elástica
SS304
Motor
Motor assíncrono tipo gaiola de esquilo
Parar Porca
SS304
Interruptor de limite
SPDT,250VAC 10A,cada um para as posições Aberta e Fechada
Stop Washer
SS304
Rotação
90°(±10°) outra rotação a pedido
Glândula
SS304
Operação manual
padrão de alça mecânica
Lidar
SS304
SS201
Entrada de conduíte
2xM18
porca da haste
 SS304 SS201
Temperatura operacional
-20°C a +70°C
Corpo
 CF8M, CF8, WCB
Umidade ambiente
Máx. 90% UR
Alfinete
SS201
Vibração testada
XYZ10g,0,2~34Hz,30 minutos
Dispositivo antiestático
SS316
SS304
Montagem
ISO5211
Tronco
 SS316 SS304
Saída de Torque
30Nm a 1000Nm (2000Nm a pedido)
dispositivo de bloqueio
 SS316 SS304
Dispositivo de travamento automático
Autotravamento por rosca sem-fim e engrenagem helicoidal
Tampa do punho
PLÁSTICO

Parâmetros Técnicos e Especificações (Versão On/Off ou Modulação)
Modelo Saída máxima
Torque (NM)		 Tempo operacional
90° (seg.)
220VAC/24VCC		 Eixo de transmissão (mm)

Motor(W)
220 V/24 VCC
Monofásico
corrente nominal (A)
220VAC/24VCC
Peso (kg)
Quadrado Profundo Redondo Profundo
HEA003
30N.m
10/10
 9X9 13.5
Ø12,6
 26 8
0,3/2
 2.1
11X11 15,5
HEA005 50N.m
30/15
11X11
15,5
Ø12,6
26
 10
0,24/2,4
 3.6
14X14
18
HEA008 80N.m
30/15
 11X11 15,5
Ø15,78
26
 10
0,25/2,5
 3.6
14X14 18
HEA010 100N.m
30/15
14X14
18
Ø15,78
28
 15
0,35/3,5
 4.6
17X17
22,5
Ø18,95
HEA015 150N.m
30/15
14X14
18
Ø18,95
28
 15
0,37/3,5
 4.6
17X17
22,5
HEA020 200N.m
30/15
22X22
26
Ø22,13
 45 45
0,48/6
 8.9
HEA040 400N.m
30/15
22X22
 26
Ø28,48
 45 60
0,5/6
 8.9
HEA060 600N.m
30/15
27X27
 32,5
Ø31,65
 45 90
0,92/9
 9.9
HEA080 800N.m
45/22
27X27
 32,5
Ø31,65
 45 180
1/12
 14.3
HEA100 1000N.m
45/22
27X27
 32,5
Ø31,65
 45 180
1/12
 14.5
HEA200 2000N.m
45/22
27X27
 32,5
Ø31,65
 45 200
1,5/15
 14.5

Recursos de desempenhoRecursos de desempenho
