A válvula de esfera motorizada HEAS mini PVC é uma válvula operada eletricamente usada em vários sistemas automáticos de tratamento de água, alarme de vazamento de água e sistemas de desligamento. É feito de duas partes, corpo do atuador elétrico PP e válvula de esfera SS. A válvula abrirá/fechará quando a tensão for aplicada/removida ao motor.

Principais características

Terno de mini dimensão para equipamentos pequenos
Estrutura de vedação flutuante com tecnologia patenteada
Longa vida útil: 80000-100000 círculos
Baixa corrente de trabalho, adequado para condução de bateria
Substituição manual e indicador de posição
Caixa de engrenagens de metal e engrenagem POM
Capacidade de alto fluxo

Aplicativo

HVAC
Tratamento de água
processo químico
Pequenos equipamentos para controle automático
Substituir a válvula solenóide, especialmente quando o solenóide não pode funcionar de forma confiável

Teste para atuadores

Todos os atuadores
fabricados pela HEARKEN são testados individualmente, Testes são realizados para verificar o vazamento interno e externo, Todos os corpos são carimbados com ano, mês de tamanho de produção e número de série.

Parâmetros técnicos
Series Torque máximo Tempo operacional Tensão de trabalho poder maximo gabinete pressão máxima temperatura média Temperatura ambiente
HEAS001 10 Nm abaixo12
segundo		 DC3-6V,DC12V Máx. 18W
Máximo 22W
Máximo 22W		 IP65 1,6Mpa 0-100°C -20°C
AC/DC9-24V
AC220V / AC85-265V

peças Material
Carcaça do atuador abdômen
Corpo da válvula Latão
/SS304
316
Bola de válvula Latão/
SS304
316
Tronco Latão
Assento de bola PTFE
Selo EPDM

Aço inoxidável Tamanho da Válvula d eu H C
Ambas as roscas fêmeas full port DN15 15 62 55 0,8
DN20 20 71 63 0,873
DN25 25 81 78 0,968
DN32 32 93 84 1.433
DN40 40 102 91 1,72
DN50 50 118 107 2.157

Tamanho da Válvula d L1 L2 H C
tipo horizontal de 3 vias
(latão)		 DN15 15 61 48 46 0,862
DN20 20 67 48 54 0,992
DN25 25 96 74 68 1.256
DN32 32 89,32 68 57 1.546
tipo horizontal de 3 vias
(aço inoxidável)		 DN15 15 80 52 54 1.042
DN20 20 82 62 59 1.253
DN25 25 87 67 71 1.457
DN32 32 115 90 89 2.788

UPVC Tamanho da Válvula d eu H C
Ambas femininas
rosca/cola porta completa		 DN15 15 121 50 0,795
DN20 20 135 62 0,933
DN25 25 150 69 1.052
DN32 32 165 82 1.26
DN40 40 181 99 1,55
DN50 50 206 122 2.232

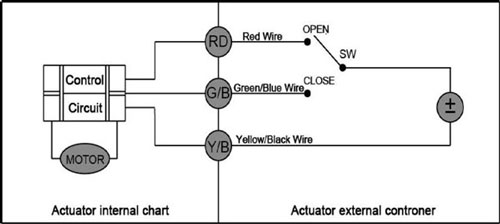

CR01 Tensão: DC3-6V/12V/9-24V
1. Conectando SW a OPEN, a válvula abre,

obter a posição, desligar automaticamente,
a válvula permanece na posição totalmente aberta

2.Conexão SW para CLOSE, válvula fechada,
obter a posição, desligar automaticamente,
a válvula permanece na posição de passagem lateral (totalmente fechada)

CR02 Tensão: DC3-6V/12V/9-24V/AC220V

1. Conectando SW a OPEN, a válvula abre,
obter a posição, desligar automaticamente,
a válvula permanece na posição totalmente aberta

2.Conexão SW para FECHADO, válvula fechada,
obter a posição, desligar automaticamente,
a válvula permanece na posição de passagem lateral (totalmente fechada)

Nota: AC24V/AC220V só pode ser usado
para válvulas elétricas da série CWX-50K

CR03 Tensão: DC3-6V/12V/ADC9-24V/AC220V

1. Conectando SW, a válvula abre, obtendo o
posição, desliga automaticamente, a válvula permanece
posição totalmente aberta

2. Desconectando o SW, fechando a válvula, obtendo o
posição, desligar automaticamente, a válvula permanece
posição de passagem lateral (totalmente fechada)

Nota：Quando a energia é tensão DC e Fios Vermelhos
é "+", fio azul é "—"

CR04 Tensão: DC3-6V/ADC9-24V/AC220V

1.SW conectando, a válvula aberta, obtendo o
posição e o desligamento automático, a válvula
permanece na posição totalmente aberta/fechada

2.SW desconectando, a válvula fecha, obtendo o
posição e desligar automaticamente, a válvula
permanece na posição totalmente aberta/fechada
