Adaptador Quadrado Duplo

  1. Lar
  2. Produtos
  3. Acessórios do atuador
  4. Adaptador estrela

Categorias de Produtos

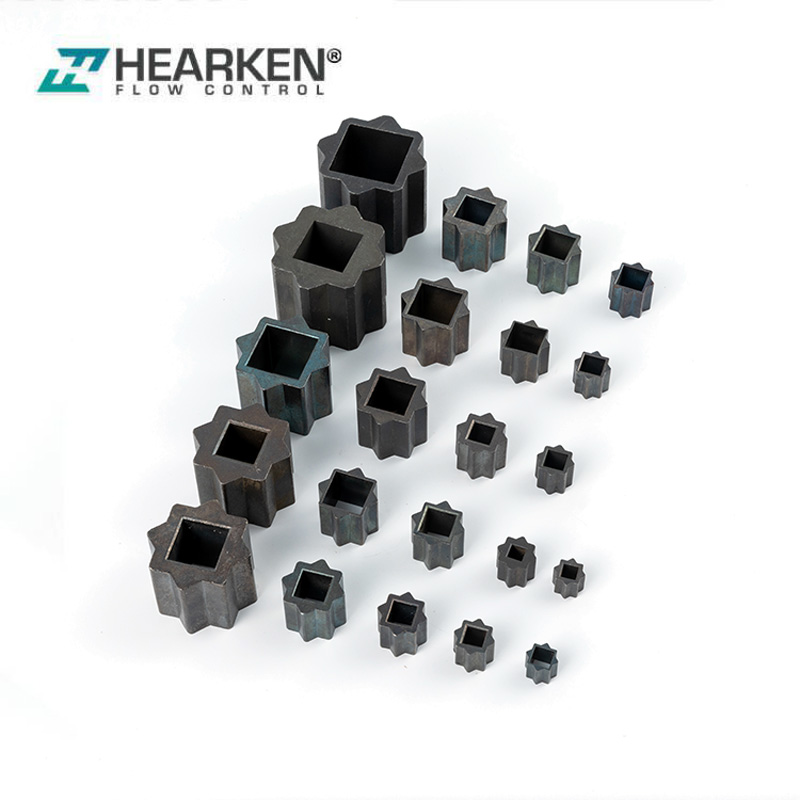

Os adaptadores Double Square são normalmente usados para a redução do quadrado interno ou quadrado duplo de atuadores pneumáticos ou elétricos.

Descrição

Os adaptadores Double Square são normalmente usados para a redução do quadrado interno ou quadrado duplo de atuadores pneumáticos ou elétricos.

Instale adaptadores quadrados sobre a haste quadrada em válvulas de esfera, válvulas borboleta ou outros tipos de válvulas para aumentar o tamanho. Insira na unidade de saída de atuadores pneumáticos ou elétricos para reduzir o tamanho de saída.

Especificações padrão

Padrões: Os adaptadores estão em conformidade com a norma ISO 5211 para acionamentos quadrados em atuadores e válvulas.

Material: Ferro

Números de peça A B Ref em MM Números de peça A B Ref em MM
20-0020-11x9 11 9 11x9 20-0020-27x17 27 17 22x17
20-0020-14x9 14 9 14x9 20-0020-27x19 27 19 27x19
20-0020-14x11 14 11 14x11 20-0020-27x22 27 22 27x22
20-0020-17x11 17 11 17x11 20-0020-36x19 36 19 36x19
20-0020-17x14 17 14 17x14 20-0020-36x22 36 22 36x22
20-0020-19x11 19 11 19x11 20-0020-36x27 36 27 36x27
20-0020-19x14 19 14 19x14 20-0020-46x27 46 27 46x27
20-0020-19x17 19 17 19x17 20-0020-46x36 46 36 46x36
20-0020-22x14 22 14 22x14 20-0020-55x27 55 27 55x27
20-0020-22x17 22 17 22x17 20-0020-55x36 55 36 55x36
20-0020-22x19 22 19 22x19 20-0020-55x46 55 46 55x46

Nota: todas as dimensões estão em MM. Referência: 10MM = 0,393"
