Шаровой кран с электрическим приводом, состоящий из трех частей, является важным приводом в системе управления промышленной автоматизацией. Изменение порта седла клапана пропорционально ходу диска клапана. Он в основном используется для отключения или соединения среды в трубопроводе, а также может использоваться для регулирования и контроля жидкости. Это элемент давления трубопровода для управления технологическими процессами промышленной автоматизации.
Размер: от DN15 до DN100
Материал корпуса: нержавеющая сталь SS304, SS316, углеродистая сталь.
Материал уплотнения: ПТФЭ
Рабочая температура: от -20°C до 150°C
Соединение: фланцевое, ISO 5211 / DIN 3337, с резьбовыми концами.
Номинальное давление: 1000 Вог
Среда: вода, воздух, газ, нефть, масло и жидкости в целом.
Исполнительный механизм: электрический, с пропорциональным управлением (вкл/выкл) или без него.
Класс защиты: IP67, защита от атмосферных воздействий
|

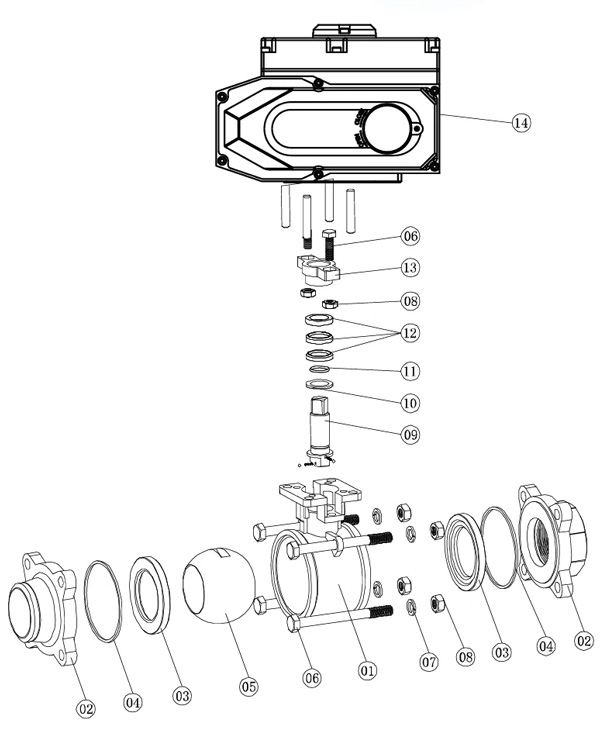

Нет. |
Название детали |
Материал |
|
|
1 |
Блок клапанов |
Нержавеющая сталь |
|
|
2 |
Крышка клапана |
Нержавеющая сталь |
|
|
3 |
Седло клапана |
ПТФЭ/Нейлон/ППЛ |
|
|
4 |
Прокладка корпуса клапана |
ПТФЭ |
|
|
5 |
Мяч |
Нержавеющая сталь |
|
|
6 |
Болт |
Нержавеющая сталь |
|
|
7 |
Прокладка |
Нержавеющая сталь |
|
|
8 |
Орех |
Нержавеющая сталь |
|
|
9 |
Шток клапана |
Нержавеющая сталь |
|
|
10 |
Упорная шайба |
Нержавеющая сталь |
|
|
11 |
О-кольцо |
ПТФЭ |
|
|
12 |
Упаковка |
ПТФЭ |
|
|
13 |
Железа |
Нержавеющая сталь |
|
|
14 |
Электрический привод |
Алюминиевый сплав |
|

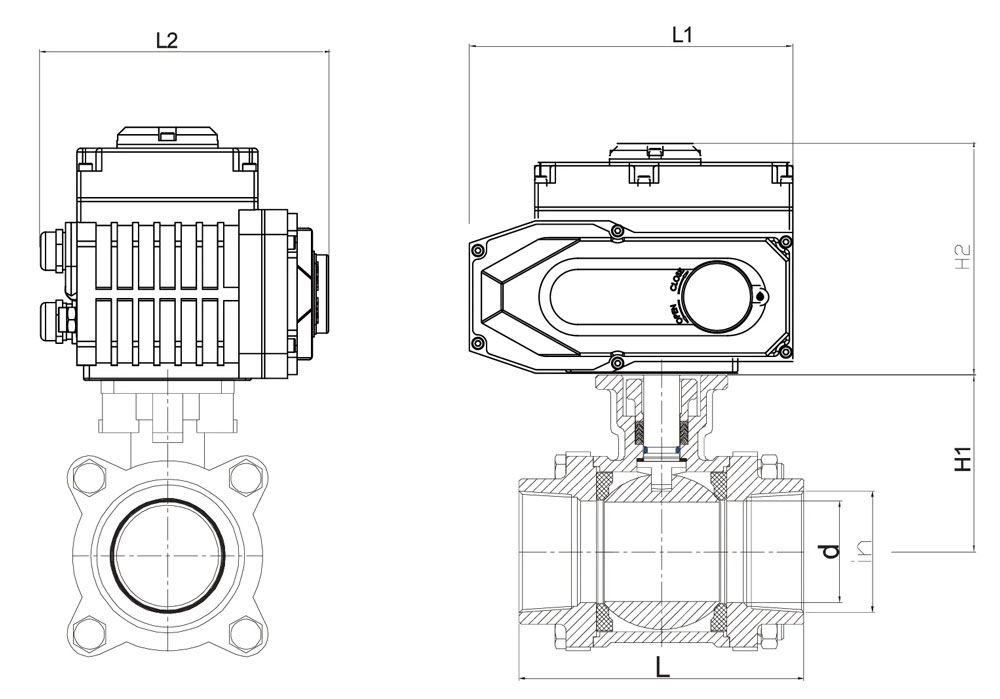

ДН |
В |
д |
Л |
Л1 |
Л2 |
H1 |
H2 |
Модель исполнительного механизма |
|
15 |
1/2" |
15 |
75 |
122/190 |
121.5/143 |
72 |
116/161 |
HEA003/HEX005 |
|
20 |
3/4" |
20 |
80 |
122/190 |
121.5/143 |
82 |
116/161 |
HEA003/HEX005 |
|
25 |
1" |
25 |
90 |
160/190 |
146/143 |
90 |
121/161 |
HEA005/HEX005 |
|
32 |
1 1/4" |
32 |
110 |
160/217 |
146/195 |
95 |
121/161 |
HEA008/HEX010 |
|
40 |
1 1/2" |
38 |
120 |
188/217 |
151/195 |
105 |
132.2/161 |
HEA010/HEX010 |
|
50 |
2" |
50 |
140 |
188/217 |
151/195 |
113 |
132.2/161 |
HEA010/HEX010 |
|
65 |
2 1/2" |
63.5 |
185 |
188/217 |
151/195 |
149 |
132.5/161 |
HEA015/HEX015 |
|
80 |
3" |
76 |
205 |
204.5/261 |
191/219 |
159 |
154/185 |
HEA020/HEX020 |
|
100 |
4" |
100 |
225 |
204.5/261 |
191/219 |
165 |
154/185 |
HEA060/HEX060 |
