HPA-G Series Scotch Yoke Pneumatic Actuator
HPA-G Series Scotch Yoke Pneumatic Actuator
HPA-G Series Scotch Yoke Pneumatic Actuator
HPA-G Series Scotch Yoke Pneumatic Actuator
HPA-G Series Scotch Yoke Pneumatic Actuator
HPA-G Series Scotch Yoke Pneumatic Actuator

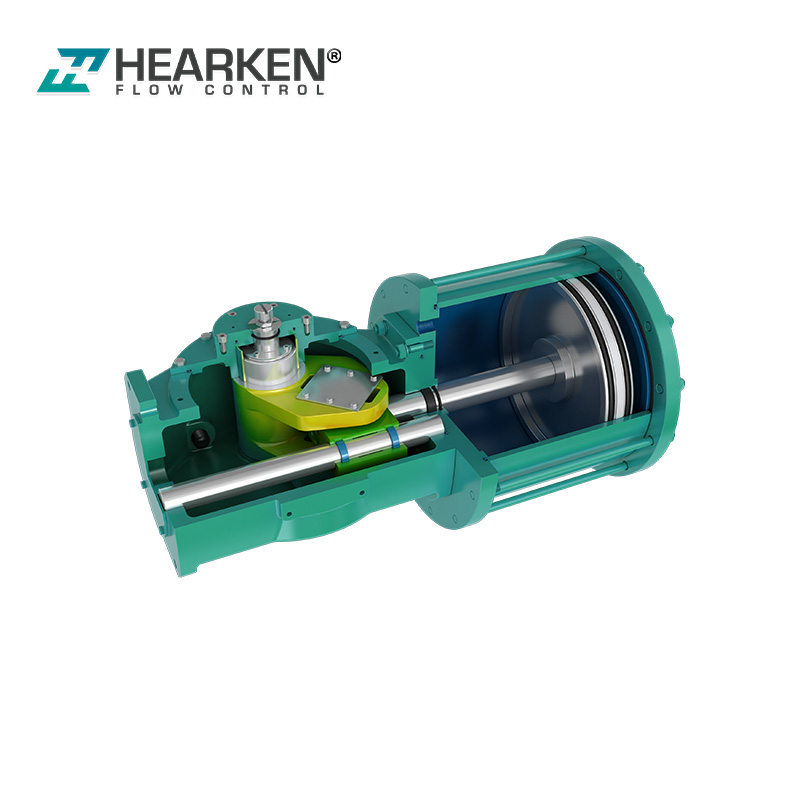

Os atuadores Scotch Yoke para serviços pesados da série HPA-G são fabricados em várias combinações diferentes de tamanhos, diâmetros de cilindro e designs. Ambos os projetos de ação dupla (DA) ou retorno por mola (SR) estão disponíveis para instalação em válvulas de um quarto de volta, como válvula de esfera, borboleta e macho.

Descrição

Os atuadores Scotch Yoke para serviços pesados da série HPA-G são fabricados em várias combinações diferentes de tamanhos, diâmetros de cilindro e designs. Ambos os projetos de ação dupla (DA) ou retorno por mola (SR) estão disponíveis para instalação em válvulas de um quarto de volta, como válvula de esfera, borboleta e macho

Os atuadores Scotch Yoke são projetados para uso em uma ampla faixa de pressão ou temperatura. Um garfo simétrico fornece torque mais constante - tanto nos pontos de quebra quanto nas posições finais.

Principais características do produto

Design à prova de intempéries: permite que os atuadores Scotch da série HPA-G sejam adequados para instalação em ambientes internos e externos. Eles podem ser personalizados para aplicações de alta e baixa temperatura, trocando as vedações e lubrificantes de acordo com a aplicação.

Autolubrificação e resistência ao desgaste: Tanto a haste guia quanto a haste do pistão são revestidas com cromo duro para fornecer um alto nível de resistência ao desgaste. Os atuadores da série HPA-G são permanentemente lubrificados com materiais e lubrificantes apropriados para as condições de serviço. Nenhuma manutenção é necessária em serviço normal.

Resistência à corrosão: Um revestimento epóxi de três camadas é aplicado a todos os atuadores de serviço pesado da série HPA-G para fornecer proteção máxima contra a corrosão ambiental

Pressão no trabalho

● De 3 bar até 7 bar (Projetado para 10 Bar)
●Temperatura padrão: -20℃+80℃
●Baixa temperatura: -40℃+80℃
●Alta temperatura: -20℃+120℃

Gama de acessórios padrão estão disponíveis para montagem direta

Formulários

Química e Petroquímica
Alimentos e bebidas

● HVAC
●Marinha
●Mineração
● Petróleo e Gás
●Papel e Celulose
● Semicondutor
●Água e Águas Residuais
●Fabricação de equipamento original

A forma do pinhão está em conformidade com os padrões mais recentes de IS0521 1,
NAMUR. As dimensões podem ser personalizadas e o aço inoxidável está disponível opcionalmente.

A Indicador de posição de acordo com para NAMUR é conveniente para a montagem
de acessórios como caixa de interruptor de limite, posicionador etc.

Não. Nome da peça Materiais Não. Nome da peça Materiais
1 Anel-O viton 16 Bloco de deslocamento Cobre
2 Tampa final Aço carbono 17 Placa Metal
3 Anel-O viton 18 Cobertura Corporal Ferro Dúctil
4 Puxar Haste 19 Eixo de transmissão Aço inoxidável
5 Barra guia central Liga de aço cromado 20 Tampa do Eixo Ferro Dúctil
6 Bloco guia Ferro Dúctil 21 Indicador Metal
7 Barra de tração 22 Noz Aço inoxidável
8 Haste de Tensão Liga de aço cromado 23 Pino da Forquilha Liga de aço
9 Corpo Ferro Dúctil 24 Parafuso de ajuste Aço inoxidável
10 placa de guia Aço carbono 25 mola pode Aço carbono
11 Pistão Aço carbono 26 Primavera Liga de aço
12 Anel-O Nylon 27 Anel-O Nylon
13 Cilindro pneumático Aço carbono 28 Cilindro hidráulico Aço Carbono (LF6)
14 Tampa final Aço carbono 29 Pistão Aço carbono
15 Jugo Aço carbono 30 Anel-O Nylon

Torque do Atuador de Dupla Ação

Torque do Atuador de Ação Simples
Dimensões da Forma de Ação Dupla
Modelo x G T
HPA-G2 30 80 /
HPA-G4 30 80 /
HPA-G8 30 80 130
HPA-G16 30 80 130
HPA-G32 30 80 130
HPA-G63 30 80 130
HPA-G125 30 80 130

Dimensões da plataforma da placa de montagem dos acessórios
Modelo EXF E1XF1 4 m
HPA-G2 60×50 60×50 4-M8 Profundidade 12
HPA-G4 100×60 80×80 4-M8 Profundidade 12
HPA-G8 120×80 100×90 4-M8 Profundidade 12
HPA-G16 130×90 110×95 4-M8 Profundidade 15
HPA-G32 130×90 110×95 4-M8 Profundidade 15
HPA-G63 130×90 110×95 4-M8 Profundidade 15
HPA-G125 200×180 180×140 4-M12 Profundidade 20
Dimensão do Bico da Extremidade do Cilindro
Modelo EXF E1XF3 4 m
HPA-G2 60×50 60×50 4-M8 Profundidade 12
HPA-G4 100×60 80×80 4-M8 Profundidade 12
HPA-G8 120×80 100×90 4-M8 Profundidade 12
HPA-G16 130×90 110×95 4-M8 Profundidade 15
HPA-G32 130×90 110×95 4-M8 Profundidade 15
HPA-G63 130×90 110×95 4-M8 Profundidade 15
HPA-G125 200×180 180×140 4-M12 Profundidade 20
