Atuador pneumático tipo scotch yoke, cremalheira e pinhão atuador scotch yoke

Descrição

O atuador pneumático HPAC Scotch yoke é pré-lubrificado e testado para um mínimo de um milhão. Os atuadores estão disponíveis em modelos de dupla ação e retorno por mola, atendem aos padrões internacionais ISO5211 para fácil montagem e substituição do vale O indicador de posição visual monitorará a posição aberta e fechada.

Principais características do produto

Corpo de alumínio anodizado extrudado
(Outros revestimentos mediante solicitação)
Design de jugo escocês compacto
Tampas de alumínio fundido sob pressão
Indicador de posição com slot Namur
Pinhão à prova de explosão
Paradas de viagem ajustáveis
Projeto de Montagem de Solenóide Namur

pressão no trabalho

Temperatura padrão: -20~+80
Grau de baixa temperatura: -50~+80
Grau iAlta temperatura: -15~+150

Gama de acessórios padrão estão disponíveis para montagem direta

Materiais e peças

S/N	Descrição	Material	S/N	Descrição	Material
1	Cilindro	Liga de Alumínio	18	Anel de pistão	Plásticos de Engenharia
2	Pistão	Liga de Alumínio	19	O-ring do pistão	NBR
3	Haste	Liga de aço	20	chip de suporte de pistão	Plásticos de Engenharia
4	Jugo	Liga de aço	21	O-ring da placa de conexão	NBR
5	Pino do pistão	Liga de aço	22	placa de conexão	Liga de Alumínio
6	Pino do garfo	Liga de aço	23	Parafuso de soquete da placa	Aço inoxidável
7	Consequência	Liga de aço	24	Parafuso do soquete da tampa	Aço inoxidável
8	anel de retenção superior	Aço inoxidável	25	Porca O-ring	NBR
9	anel de trava inferior	Aço inoxidável	26	Parafusos	Aço inoxidável
10	Arruela superior	Plásticos de Engenharia	27	Anel de vedação da tampa da extremidade	NBR
11	Arruela inferior	Plásticos de Engenharia
12	O-ring do eixo superior	NBR	101	Cobrir	Liga de Alumínio
13	O-ring do eixo inferior	NBR	102	Primavera	Aços de mola
14	Rolamento do eixo superior	POM/Bucha de Cobre Grafite	103	Arruela de Mola Inferior	Liga de Alumínio
15	Rolamento do eixo inferior	POM/Bucha de Cobre Grafite	104	Eixo Mola	Aço inoxidável
16	Rolamento do pistão superior	Plásticos de Engenharia	201	Cobertura da Extremidade de Ação Dupla	Liga de Alumínio
17	Rolamento do pistão inferior	Plásticos de Engenharia	202	Parafuso de ajuste	Aço inoxidável

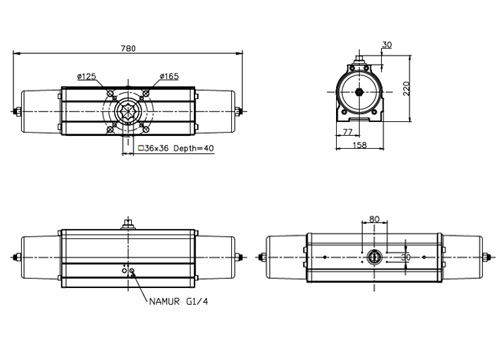

Princípio de Funcionamento

Modelo	HPAC40	HPAC60		HPAC70		HPAC80		HPAC100		HPAC125
Tipo de atuação	Dobro	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro
Peso (Kg)	1	1,5	2.1	2.7	4.1	3.8	5.9	6.1	12.3	12.05	20.8
Consumo de Ar (NL/Ciclo)	0,19	0,47	0,28	0,93	0,6	1,5	0,95	2.47	1,97	5.83	3.41
Horário de encerramento (seg.)	<0,25	<0,25	<0,3	<0,35	<0,4	<0,45	<0,55	<0,55	<0,7	<1	<0,90

Modelo	HPAC140		HPAC160		HPAC180		HPAC220		HPAC260
Tipo de atuação	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro	Dobro	Solteiro
Peso (Kg)	20.05	32.1	27.7	47,6	37,45	60.1	65,5	108,7	65,5	211,9
Consumo de ar (NL/Ciclo)@6bar	21.5	4.51	28.87	6.49	16.58	10.22	29,8	17.6	62.1	36.4
Horário de encerramento @6bar(seg.)	<1,5	<1,5	<2	<1,5	<2	<1,5	<2	2.5	<2,5	<3

Torque de Saída de Atuadores de Dupla Ação

A pressão de alimentação de ar corresponde ao torque (Unidade: Nm)
Modelo	2,5 bar	3 bar	3,5 bar	4bar	4,5 bar	5 bar	5,5 bar	6 bar	7 bar	8 bar
HPAC40DA	11	14	16	18	20	23	25	27	32	36
HPAC60DA	32	38	44	51	57	63	70	76	89	101
HPAC65DA	32	38	44	51	57	63	70	76	89	101
HPAC80DA	104	125	146	167	188	208	229	250	392	333
HPAC100DA	221	265	309	353	398	442	486	530	618	707
HPAC125DA	381	457	534	610	686	762	839	915	1067	1220
HPAC140DA	557	668	780	891	1003	1114	1225	1337	1560	1782
HPAC160DA	1098	1317	1537	1756	1976	2195	2415	2634	3073	3512
HPAC220DA	2125	2550	2975	3400	3825	4250	4675	5100	5950	6800

Os torques mostrados no diagrama são valores medidos. O tamanho necessário do atuador pode ser estabelecido comparando os valores do atuador com o torque necessário da válvula. O fator de segurança sugerido para atuadores de dupla ação em condições normais de trabalho é de 20% a 30%.

Torque de saída de "DA"

Fornecimento de ar	3 bar			4bar			5 bar			5,6 bar			6 bar			7 bar			8 bar
Tamanho	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°	α=0°	α=49°	α=90°
DA40	16	7	12	22	9	17	27	12	21	31	13	23	33	14	25	38	16	29	44	19	33
DA70	90	39	68	120	52	91	150	65	113	168	72	127	180	78	136	210	90	159	240	103	181
DA80	145	63	110	194	83	146	242	104	183	271	117	205	290	125	220	339	146	256	387	167	293
DA90	216	93	164	288	124	218	361	155	273	404	174	305	433	186	327	505	218	382	577	249	436
DA100	318	137	241	424	183	321	530	228	401	594	256	449	636	274	481	742	320	561	849	366	641
DA125	544	235	412	726	313	549	907	391	686	1016	438	768	1089	469	823	1270	547	960	1452	626	1098
DA140	771	332	583	1028	443	777	1285	553	971	1439	620	1088	1541	664	1165	1798	775	1359	2055	886	1554
DA160	1166	502	881	1554	670	1175	1943	837	1469	2176	937	1645	2331	1004	1762	2720	1172	2056	3108	1339	2350
DA180	1626	700	1229	2168	934	1639	2710	1167	2048	3035	1308	2294	3252	1401	2458	3793	1634	2868	4335	1868	3277
DA220	3013	1298	2278	4018	1731	3037	5022	2164	3796	5625	2423	4252	6027	2597	4556	7031	3029	5315	8035	3462	6074
DA260	6192	2668	4681	8256	3557	6241	10321	4447	7802	11559	4980	8738	12385	5336	9362	14449	6225	10922	16513	7114	12483
