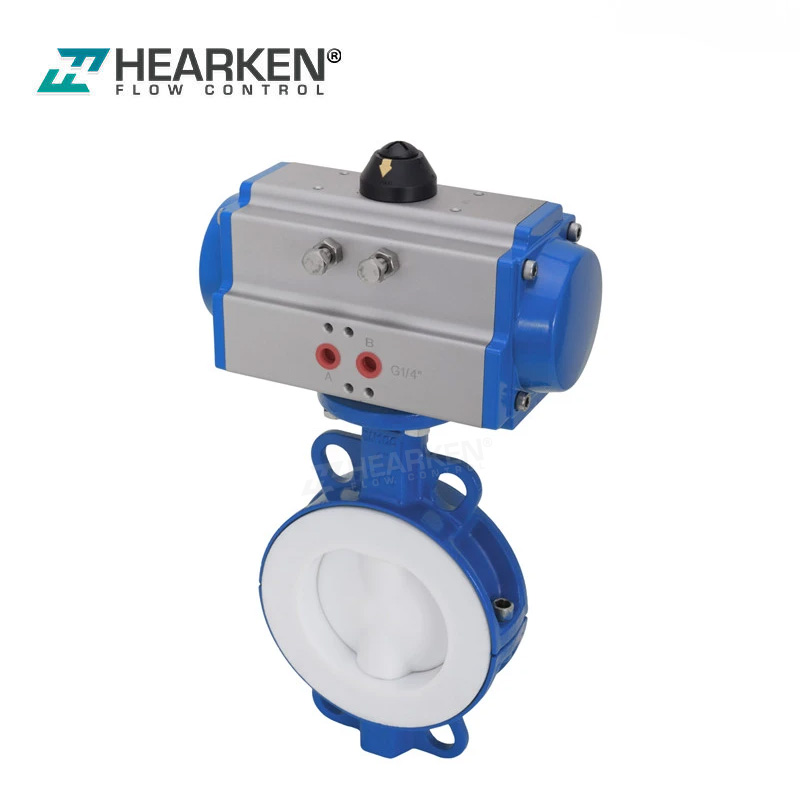

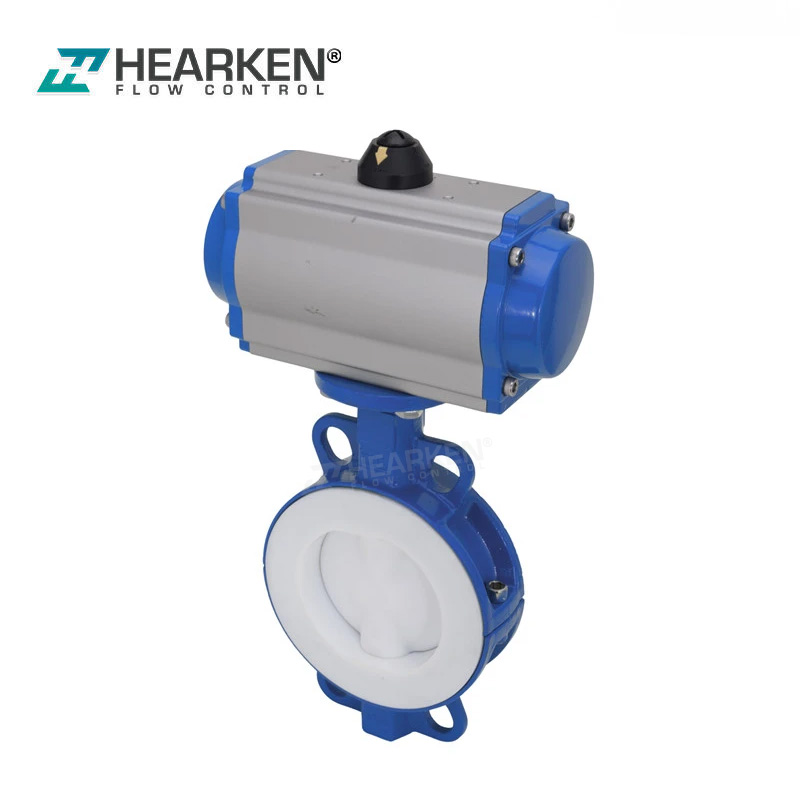

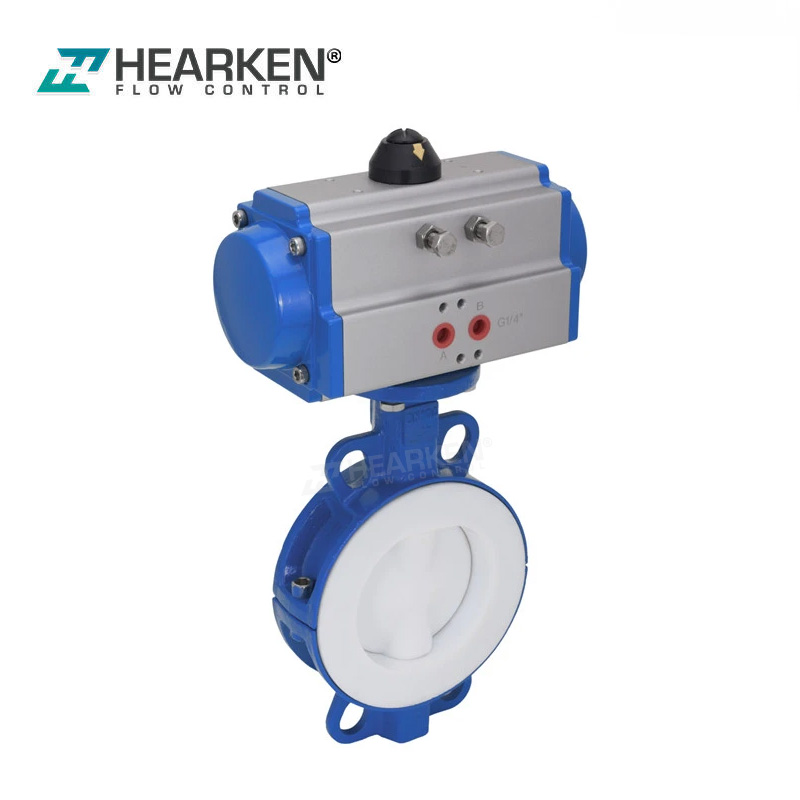

Diseñada para una resistencia química extrema, esta válvula de mariposa neumática tipo wafer revestida con flúor proporciona aislamiento y control confiables en sistemas de fluidos y gases altamente corrosivos, donde los materiales estándar fallarían.
Tamaño: DN50 a DN600
Material del cuerpo: fundición revestida de epoxi, hierro dúctil, SS304, SS316, WCB, aleación de aluminio
Material del disco: SS304, SS316, WCB, bronce de aluminio, nailon, hierro dúctil
Material del sello: PTFE, clasificado para -25 °C a 150 °C
Material de revestimiento: FEP (F46), PTFE, PFA para una protección superior contra la corrosión
Conexión: brida tipo wafer ISO 5211 / DIN 3337
Clasificación de presión: PN10/16, ANSI 150, DIN 16, JIS 10K/16K
Medios: líquidos corrosivos, gases y fluidos de proceso peligrosos
Clase de protección: IP67 resistente a la intemperie
|

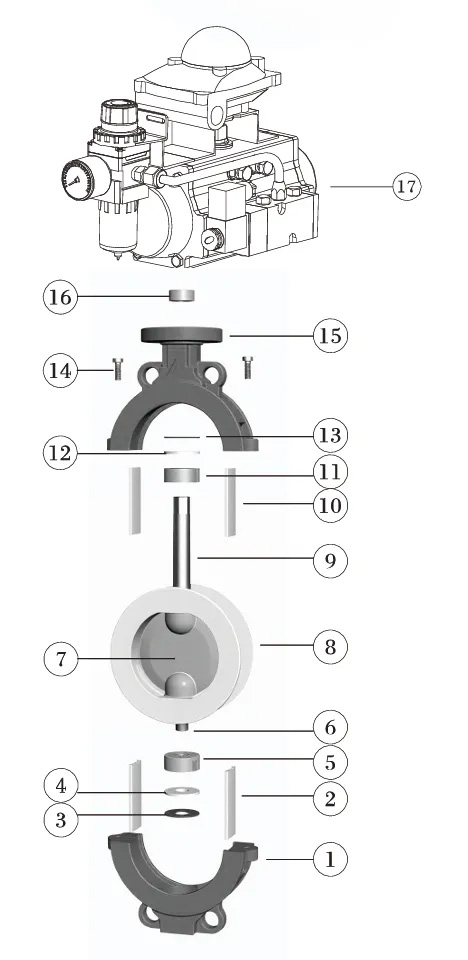

No. |
Nombre de la pieza |
Material |
|
|
1 |
Cuerpo de la válvula |
Hierro fundido/Acero al carbono/Acero inoxidable |
|
|
2 |
Tira elástica de caucho de silicona |
Caucho de silicona |
|
|
3 |
Arandelas planas metálicas |
Acero inoxidable |
|
|
4 |
Junta de caucho de silicona |
Caucho de silicona |
|
|
5 |
Buje inferior |
Cojinetes compuestos de PTFE |
|
|
6 |
Vástago de válvula inferior |
Acero 45#/2Cr13/Acero inoxidable |
|
|
7 |
Disco de válvula |
Fluoroplástico revestido de acero inoxidable |
|
|
8 |
Asiento de válvula |
Fluoroplástico/FEP/PTFE/PFA |
|
|
9 |
Vástago de la válvula superior |
Acero 45#/2Cr13/Acero inoxidable |
|
|
10 |
Junta de caucho de silicona |
Caucho de silicona |
|
|
11 |
Buje superior |
Cojinetes compuestos de PTFE |
|
|
12 |
Junta de caucho de silicona |
Caucho de silicona |
|
|
13 |
Arandelas planas metálicas |
Acero inoxidable |
|
|
14 |
Tornillo de cabeza hueca hexagonal |
Acero al carbono/acero inoxidable |
|
|
15 |
Cuerpo de la válvula |
Hierro fundido/Acero al carbono/Acero inoxidable |
|
|
16 |
Cojinete |
Cojinetes compuestos de PTFE |
|
|
17 |
Actuador neumático |
Aluminio Permitir |
|
DN |
EN |
L |
L1 |
L2 |
H1 |
H2 |
D1 |
D2 |
DAKOTA DEL NORTE |
Modelo de actuador |
|
40 |
1 1/2" |
43 |
153,7/188,3 |
72,5/95,5 |
172 |
92.3/121 |
110 |
88 |
4-18 |
HPA052DA/HPA075SR |
|
50 |
2" |
43 |
153,7/188,3 |
72,5/95,5 |
172 |
92.3/121 |
125 |
102 |
4-18 |
HPA052DA/HPA075SR |
|
65 |
2 1/2" |
46 |
172.4/215 |
83/103.5 |
185 |
110.7/128 |
145 |
122 |
8-18 |
HPA063DA/HPA083SR |
|
80 |
3" |
46 |
188,3/248,5 |
95.5/108 |
215 |
120/136.2 |
160 |
138 |
8-18 |
HPA075DA/HPA092SR |
|
100 |
4" |
52 |
215/248.5 |
103.5/108 |
265 |
121/136.2 |
180 |
158 |
8-18 |
HPA083DA/HPA092SR |
|
125 |
5" |
56 |
248,5/277,5 |
108/121.5 |
270 |
136,2/154,5 |
210 |
188 |
8-18 |
HPA092DA/HPA105SR |
|
150 |
6" |
56 |
277,5/358,3 |
121.5/142 |
310 |
154,5/187,6 |
240 |
212 |
8-22 |
HPA105DA/HPA125SR |
|
200 |
8" |
60 |
358,3/403,6 |
142/151 |
400 |
187,6/204,7 |
295 |
242 |
12-22 |
HPA125DA/HPA140SR |
|
250 |
10" |
68 |
403,6/468,4 |
151/174 |
465 |
204.7/230 |
355 |
268 |
12-26 |
HPA140DA/HPA160SR |
|
300 |
12" |
78 |
468,4/523,5 |
174/206 |
550 |
230/262 |
410 |
295 |
12-26 |
HPA160DA/HPA190SR |
|
350 |
14" |
78 |
523.5/539 |
206/226 |
550 |
262/287.6 |
470 |
320 |
16-26 |
HPA190DA/HPA210SR |
